Vodotesný konektor M12 3 Core s krytím IP68
Dongguan Hejiaxin Technology Co., Ltd. je jedným z popredných výrobcov a dodávateľov vodotesného konektora ip68 s jadrom m12 3 v Číne. Neváhajte a veľkoobchodujte s trvanlivými výrobkami vyrobenými v Číne tu a získajte cenník z našej továrne. Všetky prispôsobené produkty majú vysokú kvalitu a konkurencieschopnú cenu.
Technické špecifikácie
|
Parameter |
Špecifikácia |
|
Menovité napätie |
AC 250V |
|
Aktuálne R ating |
Menší alebo rovný 6A |
|
Časy zástrčky |
1500 |
|
Maximálny vonkajší priemer kábla |
Menšie alebo rovné 6,0 mm |
|
Štruktúra obvodu |
Paralelne |
|
Kontaktný odpor |
10mΩ |
|
Štruktúra izolácie |
500 MΩ pri DC 500 V |
|
Napäťová výdrž pri izbovej teplote |
1,5 KV |
|
TemperatureRating |
-20 stupňov ~+85 stupňov |
|
Vodotesná úroveň |
IP67 |
Materiálové špecifikácie
|
Parameter |
Špecifikácia |
|
Materiál drôtu |
PVC, Guma |
|
Materiál Jack |
PVC |
|
Materiál kolíka |
Poniklovaná-mosadz |
|
Tesniaci krúžok |
Guma |
Inžiniersky výkres produktu
Rozmerový výkres poskytuje kľúčové mechanické údaje podľa priloženého CAD výpisu. Celková dĺžka samčieho konektora 41,5 mm, dĺžka protiľahlého závitu 10,0 mm, dĺžka vstupného závitu kábla 6,0 mm, s dĺžkou tesnenia 14,5 mm. Celková dĺžka zásuvkovej zásuvky 42,0 mm, hĺbka závitu protiľahlej plochy 10,0 mm, vstupný závit kábla 14,0 mm, dĺžka závitu na montážnej strane 15,0 mm, s 8,6 mm kompresnou zónou tesnenia. Oba používajú protiľahlé závity M12×1,0; tolerancie podľa ISO 2768-m. Polohy dvoch O-krúžkov sú označené pre overenie IP68. PDF/DWG k dispozícii pre integráciu CAD. Pred ponorením skontrolujte stlačenie tesnenia a tesnosť upchávky.
Detail produktu
3-Pin Male a Female

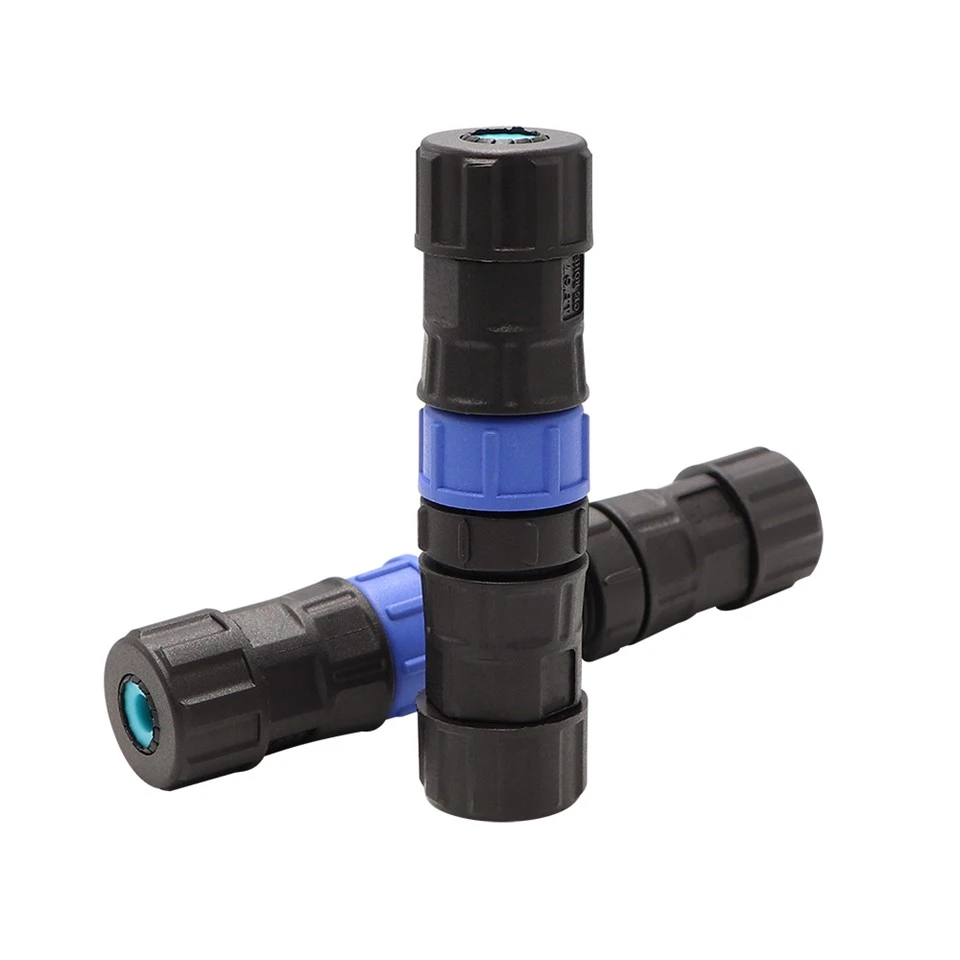

Táto zložená fotografia zobrazuje 3-kolíkové samčie a samičie konektory vo vertikálnej aj horizontálnej orientácii. Čierne kryty z PVC sú v celom rozsahu konzistentné, pričom spojovací krúžok je vylisovaný v modrej farbe – vizuálny indikátor pre rýchlu identifikáciu triedy tesnenia IP68. Tri poniklované mosadzné kontakty (1,0 mm kolíky) sú viditeľné na samči. Modrý krúžok odlišuje túto sériu od štandardných verzií IP67, čo signalizuje rozšírenú schopnosť ponorenia. Tento obrázok použite na pozitívnu vizuálnu identifikáciu pred inštaláciou v prostredí pod vodou alebo v prostredí s vysokou vlhkosťou.
Vodotesný adaptér pre samec a samicu sú rozobrané
Táto fotografia v rozloženom pohľade zobrazuje samčie a samičie adaptéry úplne rozobrané, čo odhaľuje vnútornú architektúru tesnenia. Dvojité O-krúžky (jeden na koreni vonkajšieho závitu, jeden vo vnútri vnútorného závitu) sú jasne viditeľné – to sú primárne prvky, ktoré dosahujú ochranu proti ponoreniu IP68. Závitová spojovacia matica, káblová priechodka a vnútorná svorka na odľahčenie ťahu sú zobrazené samostatne. Na opätovnú montáž nie sú potrebné žiadne špeciálne nástroje – štandardný krútiaci moment (0,8–1,2 Nm) na upchávke zaisťuje správne stlačenie tesnenia. Tento obrázok pomáha údržbárom pochopiť zostavu tesnení a správnu postupnosť montáže.
