Vodotesný konektor M12 5 so závitom IP67

Dongguan Hejiaxin Technology Co., Ltd. je jedným z popredných výrobcov a dodávateľov vodotesného konektora ip67 so závitom m12 5 v Číne. Neváhajte a veľkoobchodujte s trvanlivými výrobkami vyrobenými v Číne tu a získajte cenník z našej továrne. Všetky prispôsobené produkty majú vysokú kvalitu a konkurencieschopnú cenu.

Rozmerový výkres poskytuje všetky kľúčové mechanické údaje podľa priloženého výpisu CAD. Celková dĺžka samčieho konektora je 41,7 mm (bez káblovej koncovky), s dĺžkou závitu 15,0 mm a dĺžkou bočného závitu panela 11,5 mm. Celková dĺžka zásuvky je tiež 41,7 mm, s hĺbkou závitu 10,5 mm na protiľahlej strane a 9,2 mm na montážnej strane – všimnite si asymetriu medzi dĺžkami vonkajšieho a vnútorného závitu. Plne spojená zostava sa zmenší na špecifikovanú obálku. Všetky tvary závitov sú M12×1,0; tolerancie podľa ISO 2768-m. Na výkrese je tiež uvedený odporúčaný priemer výrezu panela a poloha polarizačného kľúča. PDF/DWG k dispozícii pre integráciu CAD. Pri navrhovaní vôle panela skontrolujte rozmery závitu 11,5 mm a 9,2 mm, pretože samčia strana vyžaduje hlbšie spojenie ako strana montáže zásuvky.

Rozhranie na párovanie kovov (samec a samica prepojené)

Táto fotografia sa zameriava na spojené rozhranie a zdôrazňuje kontakt kovu na kov medzi závitovou spojovacou maticou a plášťom nádoby. Poniklované mosadzné závity sú úplne zasunuté a nevykazujú žiadnu medzeru v spoji – to zaisťuje mechanickú tuhosť a nepretržité tienenie proti elektromagnetickému rušeniu. Tesniaci krúžok je po obvode rovnomerne stlačený, čo je viditeľné ako tenká tmavá čiara na spojovacom šve. Tento obrázok potvrdzuje správne prispôsobenie a povrchovú úpravu, čo je užitočné pri kontrole kvality pred nasadením v teréne.

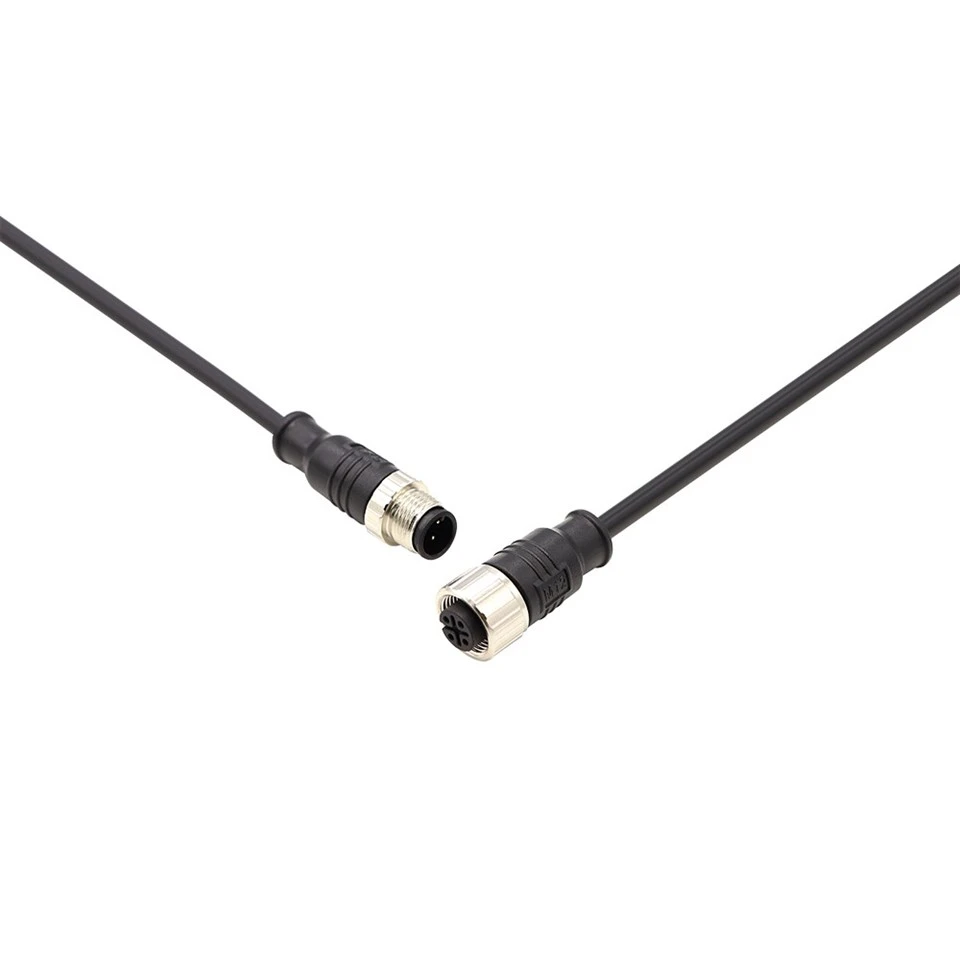

Muž a žena sú oddelení

Táto fotografia zobrazuje zástrčku (vľavo) a zásuvku (vpravo) oddelené, pričom obidve sady kovových závitov M12 × 1,0 sú jasne odkryté. Vonkajší závit je vyrobený z masívnej mosadze s poniklovaním; vnútorný vnútorný závit vykazuje rovnakú kvalitu pokovovania. Nepoužívajú sa žiadne plastové závity – všetky nosné a tesniace plochy sú kovové, čo zaisťuje dlhodobé zachovanie krútiaceho momentu a odolnosť proti krížovému závitu. O-krúžok na samčej strane je viditeľný za koreňom závitu. Tento obrázok je rýchlym odkazom na stav závitu a umiestnenie tesnenia pred montážou.
