Vodotesný konektor M12 3 so závitom IP67

Dongguan Hejiaxin Technology Co., Ltd. je jedným z popredných výrobcov a dodávateľov vodotesného konektora ip67 so závitom m12 3 v Číne. Neváhajte tu veľkoobchodne predávať trvanlivé výrobky vyrobené v Číne a získať cenník z našej továrne. Všetky prispôsobené produkty majú vysokú kvalitu a konkurencieschopnú cenu.

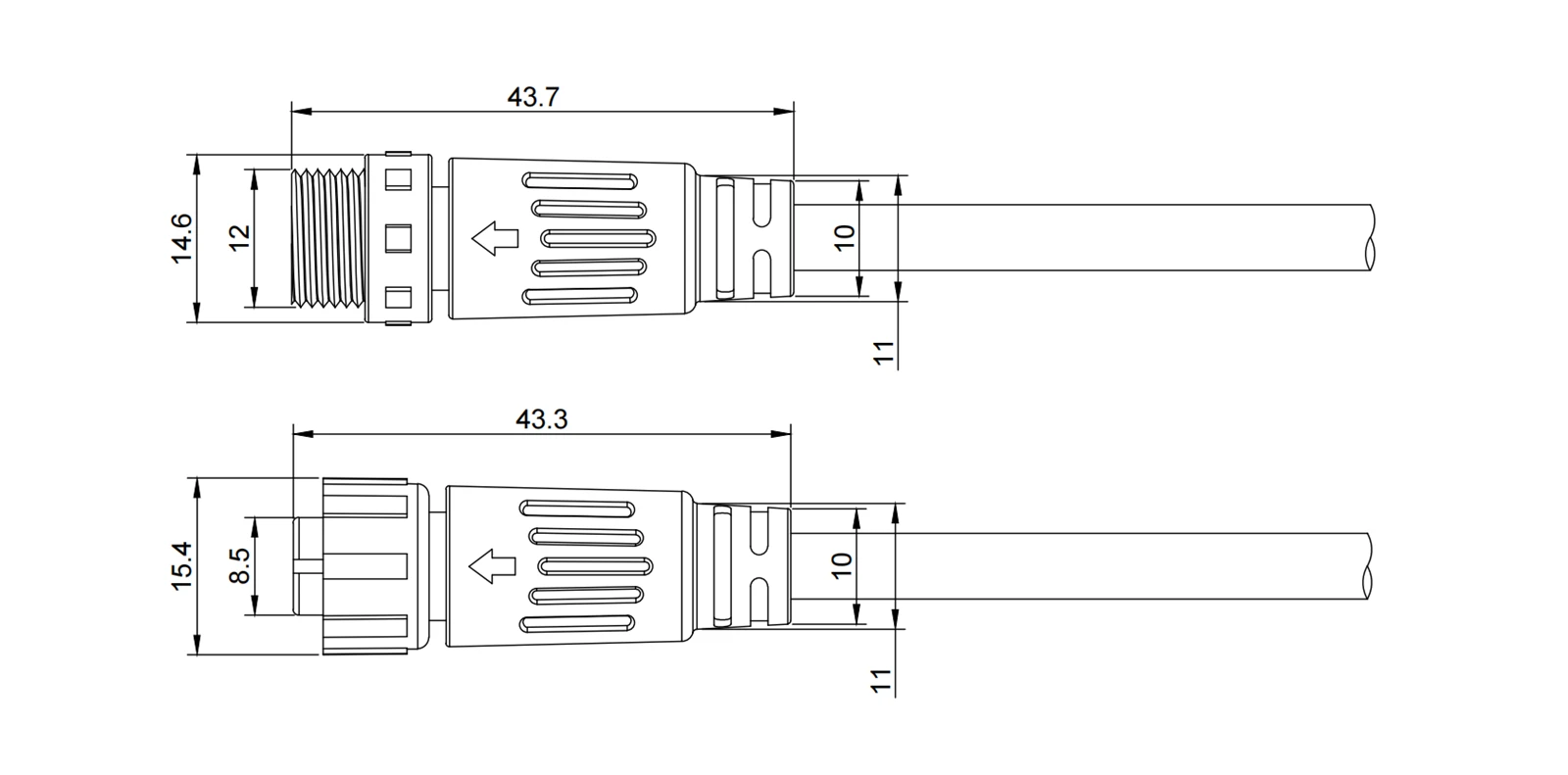

Rozmerový výkres poskytuje kľúčové mechanické údaje podľa priloženého CAD výpisu. Male plug overall length 43.7mm, with mating thread length 14.6mm and panel-side thread 12.0mm; káblový vstup akceptuje až 6,0 mm OD. Female receptacle overall length 43.3mm, featuring thread depth 15.4mm on mating face and 8.5mm on mounting side – note the asymmetry between male/female engagement lengths. Plne spojená zostava sa zmenší na špecifikovanú obálku. Všetky závity sú M12×1,0; tolerancie podľa ISO 2768-m. Polarising key position is marked to ensure correct orientation. PDF/DWG k dispozícii pre integráciu CAD. Verify the 14.6mm and 15.4mm engagement depths when calculating panel clearance and thread overlap.

Pohľad spredu na zástrčku (3-kolíkové, čierne puzdro z PVC)

This front-face view shows the male plug with three nickel-plated brass contacts arranged in the standard M12 circular pattern (1.0 mm diameter pins). The black PVC moulded housing provides mechanical protection and electrical insulation; the integral polarising key is visible at the 12 o'clock position, ensuring correct orientation during mating. The flush face design allows easy cleaning of debris before connection. No sealing ring is exposed on this side – it resides behind the thread root. Use this image to verify pin condition, centering, and the absence of burrs or deformation prior to assembly.

This photo shows the male plug (left) and female receptacle (right) separated, with a red circle highlighting the sealing O-ring on the male thread root – the primary IP67 sealing element. Both metal threads (M12×1.0) are fully visible; the red callout aids in locating the seal before assembly, preventing omission during field installation. The O-ring material is rubber, compatible with –20℃ to +85℃ and resistant to moisture and mild chemicals. This image serves as a visual reminder to inspect the O-ring for cuts or wear before each mating.
