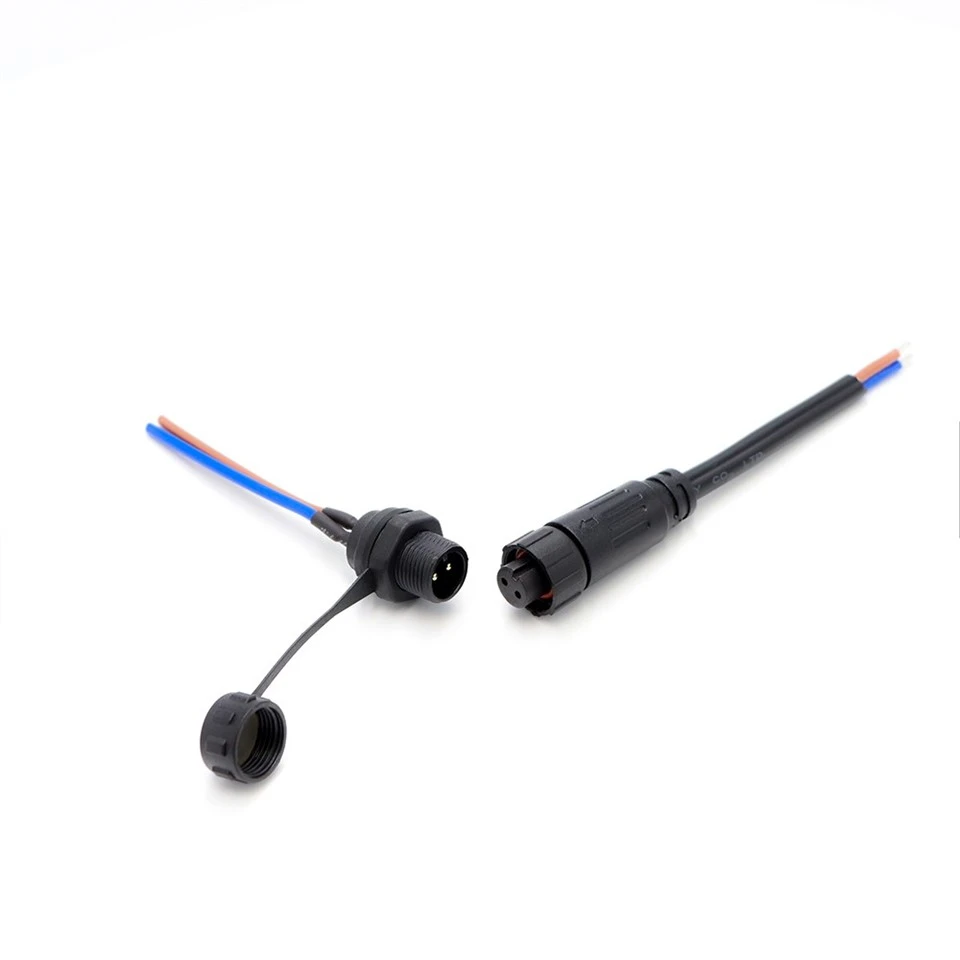

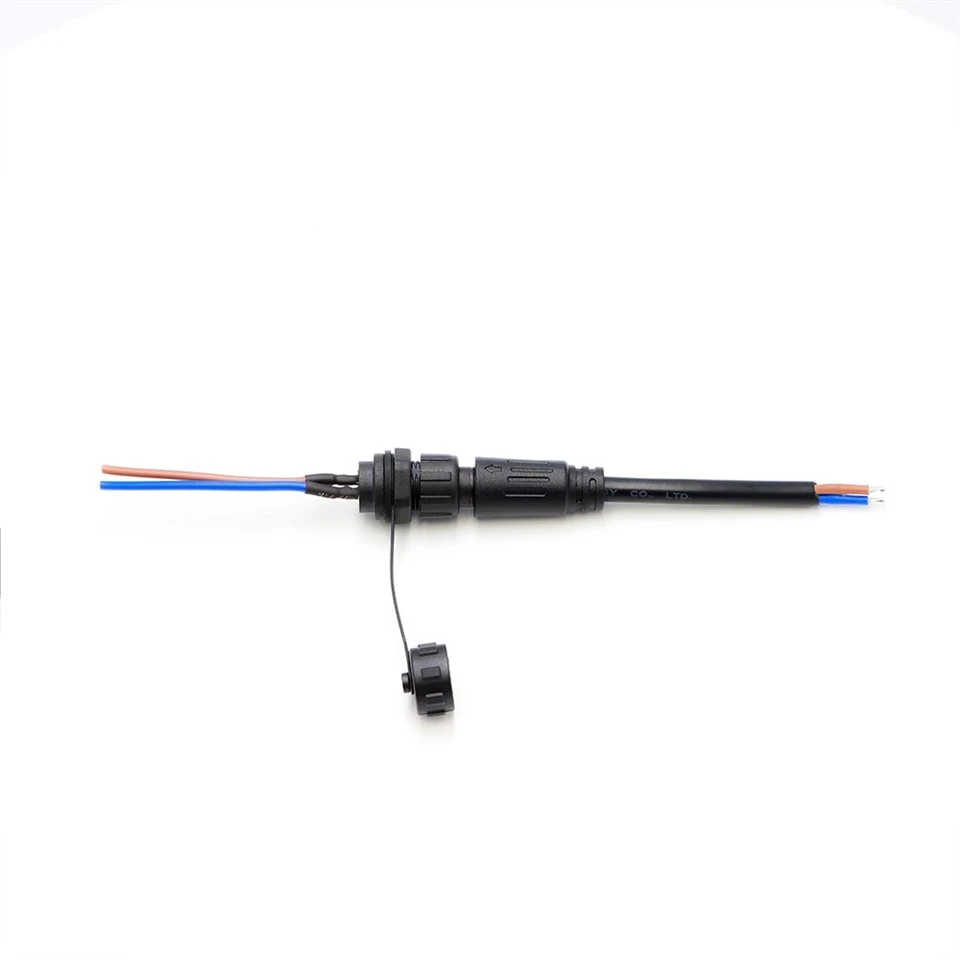

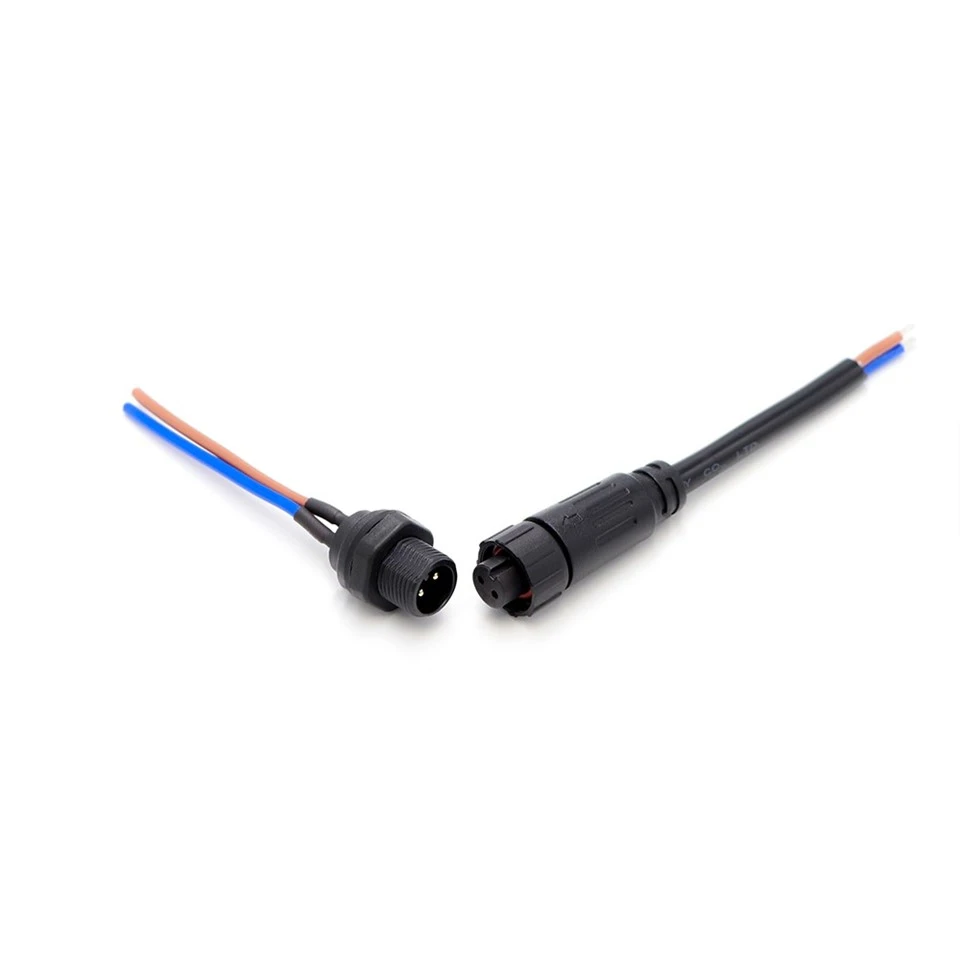

M16 2 Závitový vodotesný konektor na montáž na panel IP67

Verzia M16 2-jadra na montáž na panel je určená na pevnú inštaláciu – prechádza cez kruhový výrez so závitovým puzdrom a tesniacou podložkou. Tento dizajn eliminuje otvory pre priechodné káble, čo znamená menej miest na vniknutie vlhkosti. Vhodné pre ovládacie skrine, spojovacie skrinky, vonkajšie kryty. 10A/250 V AC, závit M16×1,0. Elektrika: Kontaktný odpor menší alebo rovný 10 mΩ, izolácia väčšia alebo rovná 500 MΩ pri DC 500 V, dielektrická odolnosť 1,5 kV, 1 500 cyklov. Tesnenie IP67, poniklované mosadzné kolíky, puzdro z PVC, -20 stupňov až +85 stupňov. Paralelný obvod. Funguje dobre pre ovládacie systémy OEM, rozvody odolné voči poveternostným vplyvom a zostavy panelov, kde je prioritou utesnenie krytu. Rozsah hrúbky panelu je na výkrese – skontrolujte ho pred rezaním.

Zaslať požiadavku

Dongguan Hejiaxin Technology Co., Ltd. je jedným z popredných výrobcov a dodávateľov m16 2 závitového vodotesného konektora ip67 na panel s jadrom v Číne. Neváhajte tu veľkoobchodne predávať trvanlivé výrobky vyrobené v Číne a získať cenník z našej továrne. Všetky prispôsobené produkty majú vysokú kvalitu a konkurencieschopnú cenu.

Technické špecifikácie

Parameter	Špecifikácia
Menovité napätie	AC 250V
Aktuálne R ating	Menší alebo rovný 6A
Časy zástrčky	1500
Maximálny vonkajší priemer kábla	Menšie alebo rovné 8,0 mm
Štruktúra obvodu	Paralelne
Kontaktný odpor	10mΩ
Štruktúra izolácie	500 MΩ pri DC 500 V
Napäťová výdrž pri izbovej teplote	1,5 KV
TemperatureRating	-20 stupňov ~+85 stupňov
Vodotesná úroveň	IP67

Materiálové špecifikácie

Parameter	Špecifikácia
Materiál drôtu	PVC, Guma
Materiál Jack	PVC
Materiál kolíka	Poniklovaná-mosadz
Tesniaci krúžok	Guma

Inžiniersky výkres produktu

Core Configuration Diagram

Dimensional Drawing -

Z CAD: zástrčka pre montáž na panel, celkovo 53,0 mm, závit puzdra M16×1,0 15,0 mm, závit na strane panelu 14,0 mm, montážna matica 24,1 mm AF. Zásuvka: hĺbka protiľahlého závitu 16,4 mm, matica 21,5 mm AF. Znižovanie prúdu pre sériu na panel: 2-pin 10A/250V, 3-pin 8A/250V, 4-pin 6A/250V, 5-pin 4A/110V, až do 10-pin 2A/60V. ISO 2768-m. PDF/DWG k dispozícii. A áno – dĺžku puzdra, profily závitov, veľkosti matíc, usporiadanie kontaktov možno upraviť tak, aby zodpovedali vašej hrúbke panelu a potrebám káblového vstupu. Povedzte nám, s čím pracujete.

Detail produktu

Pohľad spredu pre mužov a ženy (4-kolíková verzia)

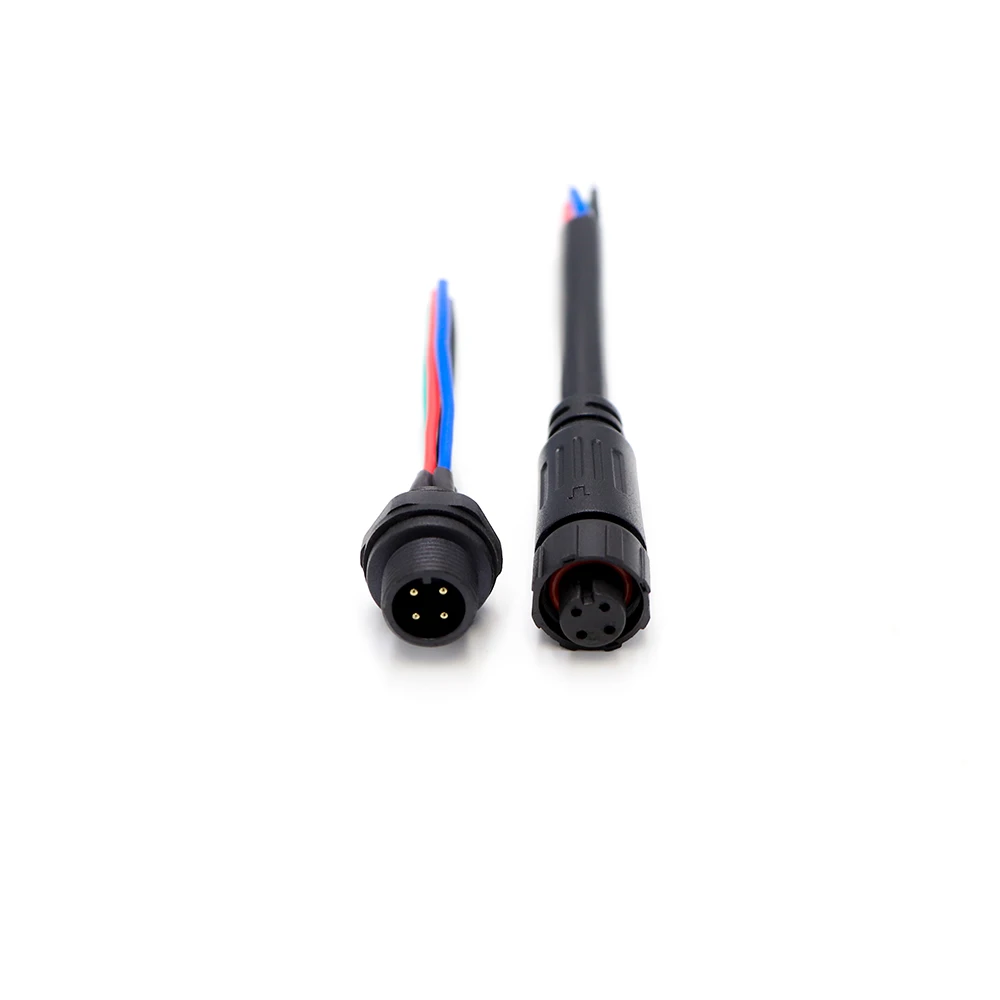

Táto fotografia spredu zobrazuje zástrčku a zásuvku 4-kolíkového variantu (na ilustráciu) umiestnené vedľa seba. Obidva sú vybavené štyrmi poniklovanými mosadznými kontaktmi usporiadanými v štandardnom kruhovom vzore M16 s čiernym krytom z PVC. Tento obrázok pomáha overiť zarovnanie kolíka a pätice a orientáciu pred montážou.

Pohľad spredu na zástrčku (verzia so 4 kolíkmi, čierne PVC)

Tento pohľad spredu zobrazuje zástrčku 4-kolíkového variantu (na ilustráciu) so štyrmi jasne viditeľnými poniklovanými mosadznými kolíkmi. Zobrazený je aj čierny kryt z PVC a vonkajší závit M16×1,0. Tento obrázok pomáha pri kontrole stavu kolíka, priamosti a kvality pokovovania pred párovaním.
