M15 2 Pin Quick Lock Waterproof Connector IP67

The M15 2‑pin quick‑lock connector is a tool‑free interconnect for LED street lighting, portable equipment, and automation systems where installation speed matters. S menovitým prúdom 8A/250V AC, používa uzamykací mechanizmus push-and-twist – nie je potrebný žiadny momentový kľúč, čo skracuje čas montáže na mieste. Elektrický výkon: prechodový odpor menší alebo rovný 10 mΩ, izolácia väčšia alebo rovná 500 MΩ pri DC 500 V, dielektrická odolnosť 1,5 kV AC, stabilná po 1 500 párovacích cykloch. Utesnenie IP67 s poniklovanými mosadznými kolíkmi a krytom z PVC/gumy zaisťuje prevádzku od –20 stupňov do +85 stupňov. Maximálny vonkajší priemer kábla 7,0 mm. Paralelný obvod podporuje reťazové zapojenie. Konštrukcia rýchleho zámku tiež urýchľuje odpojenie pri údržbe. Vlastné dĺžky a farby káblov sú k dispozícii pre objednávky špecifické pre daný projekt.

Zaslať požiadavku

Dongguan Hejiaxin Technology Co., Ltd. is one of the leading manufacturers and suppliers of m15 2 pin quick lock waterproof connector ip67 in China. Neváhajte tu veľkoobchodne predávať trvanlivé výrobky vyrobené v Číne a získať cenník z našej továrne. Všetky prispôsobené produkty majú vysokú kvalitu a konkurencieschopnú cenu.

Technické špecifikácie

Parameter	Špecifikácia
Menovité napätie	AC 250V
Aktuálne R ating	Menší alebo rovný 8A
Časy zástrčky	1500
Maximálny vonkajší priemer kábla	Menšie alebo rovné 7,0 mm
Štruktúra obvodu	Paralelne
Kontaktný odpor	10mΩ
Štruktúra izolácie	500 MΩ pri DC 500 V
Napäťová výdrž pri izbovej teplote	1,5 KV
TemperatureRating	-20 stupňov ~+85 stupňov
Vodotesná úroveň	IP67

Materiálové špecifikácie

Parameter	Špecifikácia
Materiál drôtu	PVC, Guma
Materiál Jack	PVC, Guma
Materiál kolíka	Poniklovaná-mosadz

Inžiniersky výkres produktu

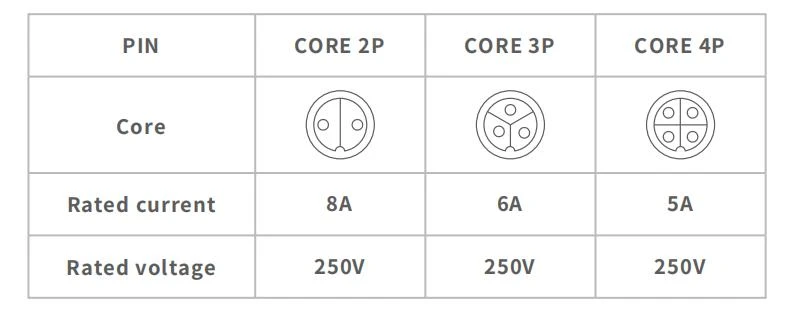

Core Configuration Diagram

Dimensional Drawing

Rozmerový výkres poskytuje kľúčové mechanické údaje podľa priloženého CAD výpisu. Celková dĺžka zástrčky zástrčky 30,0 mm, so zdvihom rýchloupínacej objímky 12,7 mm a šírkou spojovacej matice 25,0 mm cez plochy. Zásuvka: hĺbka spojenia 15,4 mm, šírka panelovej matice 25,0 mm, s káblovým vstupom až do priemeru 7,0 mm. Tabuľka konfigurácie jadra zobrazuje zníženie prúdu s počtom kolíkov – 2-pin: 8A/250V, 3-pin: 6A/250V, 4-pin: 5A/250V. Vlastné konfigurácie kolíkov a mechanické rozmery sú k dispozícii na požiadanie – dĺžku puzdra, profil matice a usporiadanie kontaktov môžeme prispôsobiť vašim špecifickým požiadavkám na kábel a panel. Tolerancie podľa ISO 2768-m. PDF/DWG k dispozícii pre integráciu CAD.

Detail produktu

Táto fotografia zobrazuje tri rýchloupínacie konektory M15 usporiadané vertikálne s dvomi, tromi a štyrmi kruhovými rozhraniami – každé rozhranie je konfigurácia s 2 kolíkmi. Všetky jednotky zdieľajú rovnaký čierny kryt z PVC a dizajn rýchloupínacieho puzdra. Tento obrázok pomáha identifikovať počet spojovacích bodov dostupných na káblovú zostavu, čo vám umožňuje vybrať vhodné rozloženie vetvy pre vašu aplikáciu.
